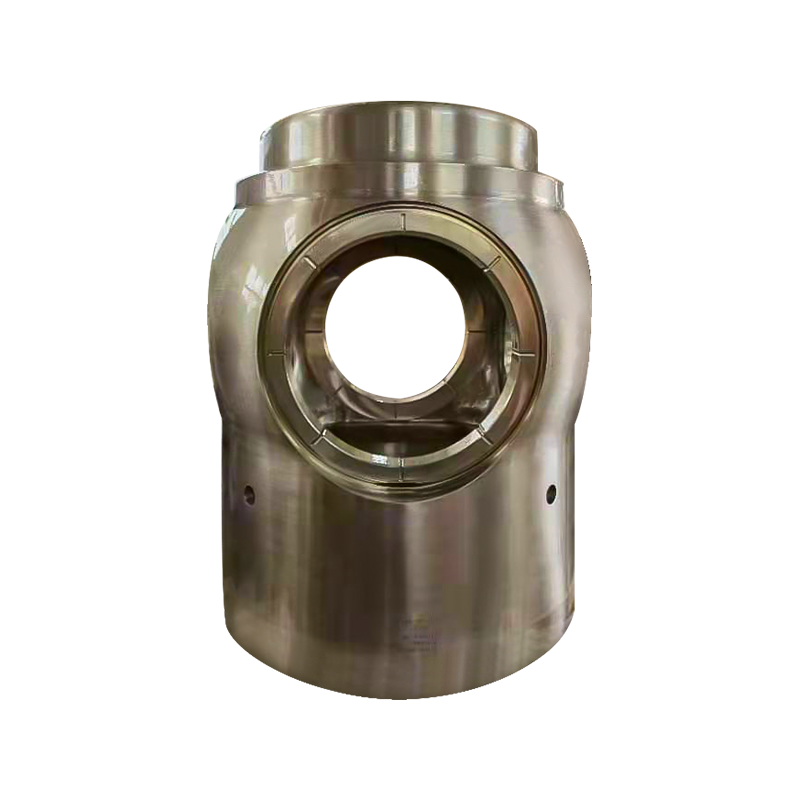

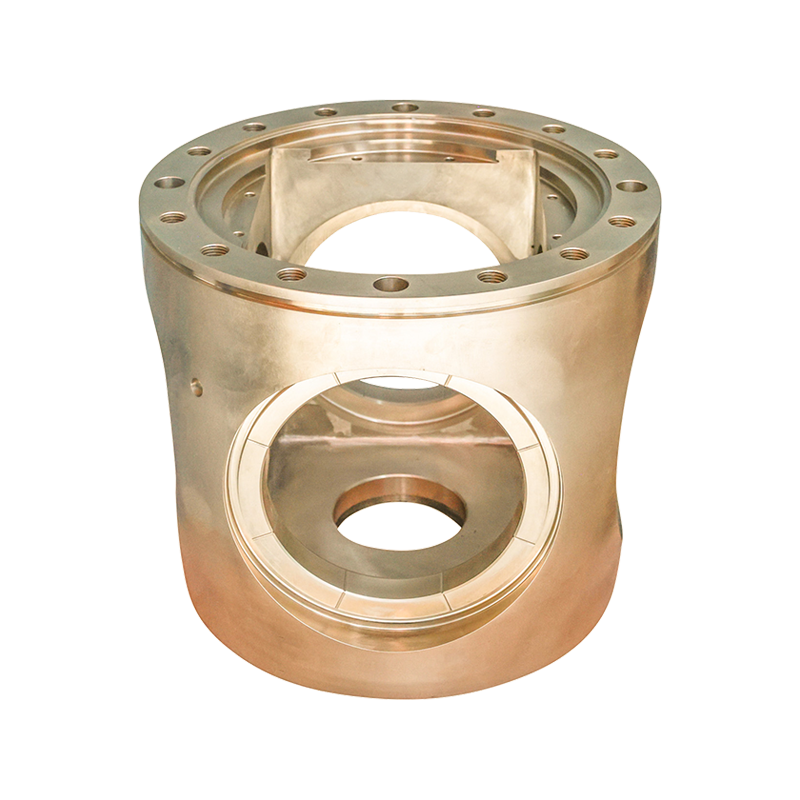

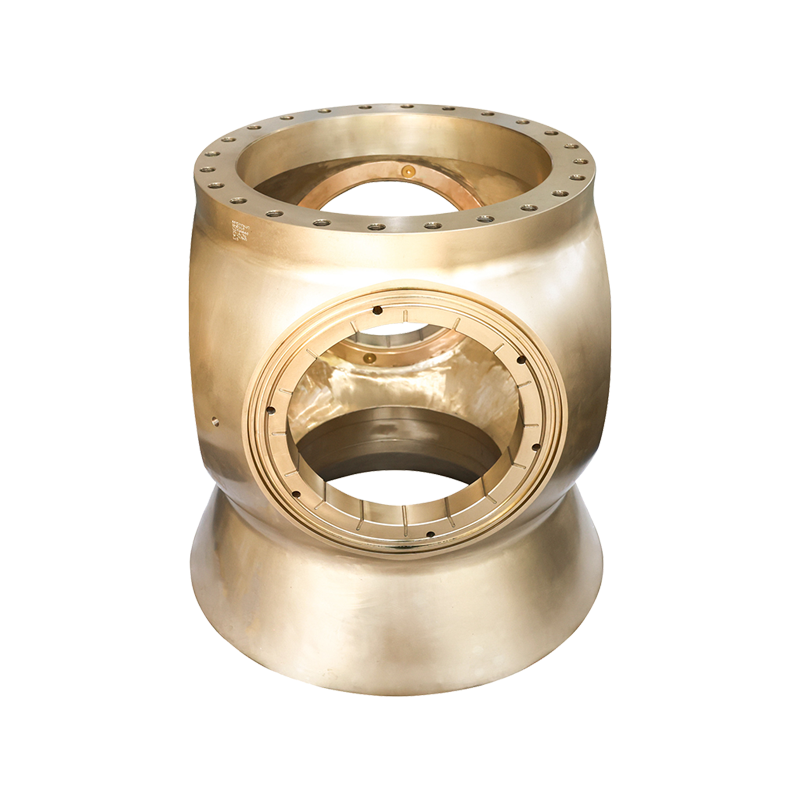

Marine CPP Hub

Sa Controllable Pitch Propeller system, CPP Hub ay isang mahalagang bahagi na nagkokonekta sa mga blades at sa power transmission system, at nagsasagawa ng mga pangunahing function ng pagsasaayos ng anggulo ng blade, power transmission at system stability. Direktang tinutukoy ng katumpakan at pagganap ng disenyo nito ang bilis ng pagtugon, antas ng kahusayan sa enerhiya at pagiging maaasahan ng operating ng CPP system, at ito ang "nerve center" sa sistema ng pagpapaandar ng barko.

Ang CPP Hub ay may masalimuot at sopistikadong istraktura, at isinasama ang isang mekanismo ng pagsasaayos ng distansya, sealing system at mga bahagi ng power transmission sa loob, na pangunahing binubuo ng mga sumusunod na bahagi:
Ang mekanismo ng pagsasaayos ng distansya: Ang pangunahing bahagi ay may kasamang hydraulic piston, connecting rod, sira-sira na baras at slider. Ang piston ay gumagalaw sa pamamagitan ng presyon ng haydroliko na langis, at ang sira-sira na baras ay hinihimok upang paikutin sa pamamagitan ng connecting rod, at sa wakas ang talim ay umiikot sa axis upang ayusin ang pitch. Halimbawa, ang Zhenjiang Jinye Propeller Co., Ltd. ay gumagamit ng high-precision machining linkage mechanism sa mga produkto nitong CPP para matiyak na ang blade angle adjustment error ay kinokontrol sa loob ng ±0.1°.
Sistema ng sealing: Dahil sa pangmatagalang kapaligiran ng tubig-dagat, maraming mechanical seal (tulad ng skeleton oil seal, O-rings) ay dapat na nilagyan sa magkabilang dulo ng Hub upang maiwasan ang pagpasok ng tubig-dagat sa loob at makontamina ang hydraulic oil, habang iniiwasan ang pagtagas ng hydraulic oil at magdulot ng polusyon sa dagat.
Power transmission assembly: may kasamang manggas, bearing at keyway na istraktura, na responsable para sa pagpapadala ng torque ng pangunahing makina mula sa transmission shaft patungo sa blade habang dinadala ang radial at axial load na nabuo ng pag-ikot ng blade.

Daloy ng Trabaho: Kapag nag-isyu ang tulay ng command sa pagsasaayos ng distansya, ang hydraulic pump station ay naglalabas ng pressure oil sa oil cylinder sa Hub, na nagtutulak sa piston na gumalaw nang aksial, at nagko-convert ng linear motion sa umiikot na paggalaw ng blade sa pamamagitan ng mekanismo ng connecting rod, at sa gayon ay binabago ang pitch. Ang saklaw ng pagsasaayos ng pitch ay karaniwang -30° (reversal) hanggang 30° (directional), na nagpapahintulot sa tuluy-tuloy at walang hakbang na mga pagbabago sa thrust.

Tumpak na pagsasaayos ng distansya, inangkop sa maraming kondisyon sa pagtatrabaho
Bilang direktang bahagi ng kontrol ng blade angle, maaaring ilipat ng CPP Hub ang pitch mula pasulong patungo sa reverse sa loob ng 0.5-2 segundo, nang hindi binabago ang pangunahing pagpipiloto, na lubos na nagpapabuti sa kakayahang umangkop sa kontrol ng barko. Halimbawa, sa pagpapatakbo ng tugboat, ang mabilis na pagsasaayos ng distansya ng Hub ay maaaring agad na magsimula at huminto at lumipat nang pahalang, at tumpak na tumugma sa pag-aayos ng postura ng hila-hila na barko.
Mahusay na paghahatid ng kuryente at bawasan ang pagkonsumo ng enerhiya
Ang power transmission efficiency ng Hub ay kailangang mapanatili sa itaas ng 95%, at ang friction coefficient ng internal bearings nito at ang concentricity na disenyo ng shaft system ay direktang nakakaapekto sa pagkawala ng enerhiya. Pinapabuti ng Zhenjiang Jinye ang kahusayan sa paghahatid ng kuryente sa pamamagitan ng pag-optimize sa panloob na istraktura ng Hub (tulad ng paggamit ng roller bearings sa halip na mga sliding bearings), na tumutulong sa mga barko na bawasan ang pagkonsumo ng gasolina bawat unit mileage.

Pagse-sealing at proteksyon upang umangkop sa malupit na kapaligiran
Ang spray ng asin, silt at mababang temperatura sa kapaligiran ng dagat ay maaaring masira ang Hub, kaya ang shell nito ay karaniwang gawa sa corrosion-resistant nickel-aluminum bronze o high-strength cast iron. Ang internal sealing system ay kailangang pumasa sa mga pagsubok sa presyon ng higit sa 10 bar upang matiyak ang pangmatagalang maaasahang operasyon sa malalim na dagat o lubhang maruming tubig.
System compatible, integrated intelligent control
Ang modernong CPP Hub ay maaaring iugnay sa ship power management system (PMS), at maaaring subaybayan ang blade angle, presyon ng langis at temperatura sa real time sa pamamagitan ng mga sensor, at awtomatikong i-optimize ang pitch batay sa data tulad ng bilis at pagkarga. Halimbawa, sa paglalayag ng pasahero at roller-roulette, maaaring awtomatikong ayusin ng system ang pitch ayon sa slope ng ruta, upang ang host machine ay palaging gumagana sa pinakamahusay na mga kondisyon sa pagtatrabaho.

Ang disenyo ng CPP Hub ay kailangang i-customize ayon sa senaryo ng pagpapatakbo ng barko upang matugunan ang iba't ibang pangangailangan ng kuryente at mga pressure sa kapaligiran:
Marine engineering ships (gaya ng drilling platform supply ships): Nangangailangan sila ng madalas at mababang bilis ng tumpak na pagpoposisyon. Ang mekanismo ng pagsasaayos ng distansya ng Hub ay kailangang magkaroon ng mga kakayahan sa fine-tuning na mataas ang dalas. Karaniwang nilagyan ang mga ito ng servo hydraulic system upang makamit ang 0.1° level angle adjustment upang matiyak na ang barko ay nagpapanatili ng isang matatag na saloobin sa hangin at alon.
Malaking merchant ship (tulad ng container ship at tanker): Tumutok sa kahusayan at pagiging maaasahan ng enerhiya. Ang Hub ay gumagamit ng malaking disenyo ng diameter (bahagyang hanggang 3-5 metro), at gawa sa mga haluang metal na may mataas na lakas upang makatiis ng tuluy-tuloy na pagkarga sa ilalim ng thrust na sampung libong tonelada, habang binabawasan ang resistensya ng daloy ng tubig sa pamamagitan ng isang naka-streamline na shell.

Mga espesyal na barko (tulad ng mga icebreaker, mga barkong pang-agham na pananaliksik): Sa harap ng matinding kapaligiran tulad ng mababang temperatura at epekto ng yelo, ang sistema ng sealing ng Hub ay kailangang gawa sa materyal na goma na lumalaban sa mababang temperatura, pinatataas ng shell ang wear-resistant na coating, at ang disenyo ng gap ng mekanismo ng pagsasaayos ng distansya ay isinasaalang-alang ang mababang temperatura ng pag-urong upang maiwasan ang mga bahagi na makaalis.
Mga barko sa loob ng bansa (tulad ng mga ferry at cargo ship): Dahil sa mababaw na daanan ng tubig at maraming silt at buhangin, ang Hubs ay kailangang nilagyan ng mga anti-silt filtering device, at ang mga bearings ay self-lubricated upang mabawasan ang mga pagkabigo na dulot ng silt at sand wear.
Isinasaalang-alang ang kasanayan ni Zhenjiang Jinye bilang isang halimbawa, ito ay isang CPP Hub na na-customize ng isang polar scientific research ship. Sa pamamagitan ng -40 ℃ na pagsubok sa mababang temperatura, ang sealing system ay makatiis sa agarang presyon ng 15MPa na dulot ng epekto ng yelo, na nakakatugon sa mga pangangailangan sa pagpapatakbo sa matinding kapaligiran.

Sa pag-upgrade ng green shipping at intelligence, ang teknolohikal na ebolusyon ng CPP Hub ay may tatlong pangunahing direksyon:
Materyal na Innovation
Ang mga bagong composite na materyales (tulad ng carbon fiber reinforced resin) ay nagsimula nang gamitin sa Hub shells, na nagpapababa ng timbang ng higit sa 30% kumpara sa tradisyonal na mga metal na materyales, at mayroon ding mas mahusay na corrosion resistance; ang mga panloob na bearings ay gawa sa ceramic coating, at ang friction coefficient ay nabawasan ng 50%, na nagpapalawak ng buhay ng serbisyo sa higit sa 20,000 na oras.
Mga matalinong diagnostic at pagpapanatili ng hula
Isama ang mga sensor ng vibration, mga sensor ng temperatura at mga sensor ng presyon ng langis upang suriin ang katayuan ng pagpapatakbo ng Hub sa real time sa pamamagitan ng mga kalkulasyon sa gilid at paunang babala sa mga potensyal na pagkakamali. Halimbawa, kapag may nakitang abnormal na pagtaas sa temperatura ng bearing, awtomatikong maisasaayos ng system ang daloy ng hydraulic oil para sa paglamig at pagtulak ng mga senyas sa pagpapanatili sa crew.

Pinagsamang disenyo
Pinagsamang mekanismo ng pagsasaayos ng distansya sa mga istasyon ng hydraulic pump upang mabawasan ang mga koneksyon sa pipeline at mabawasan ang mga panganib sa pagtagas; kasabay nito, ang 3D printing technology ay ginagamit upang gumawa ng mga kumplikadong panloob na istruktura, na binabawasan ang bilang ng mga bahagi ng Hub ng 40% at pagpapabuti ng kahusayan sa pagpupulong ng 50%.
Ang mga kumpanya tulad ng Zhenjiang Jinye ay gumawa ng mga plano sa mga larangang ito. Ang intelligent na CPP Hub na inilunsad noong 2024 ay konektado sa digital twin system ng barko, na maaaring higit pang mapabuti ang kahusayan sa promosyon sa pamamagitan ng virtual simulation.

Bilang "utak" ng adjustable pitch propeller, ang teknolohikal na pag-unlad ng CPP Hub ay tumatakbo sa proseso ng pag-upgrade ng mga sistema ng pagpapaandar ng barko mula sa mekanikal na kontrol hanggang sa matalinong pakikipagtulungan. Sa paghusga mula sa mga kasanayan ng mga tagagawa tulad ng Zhenjiang Jinye, ang pagproseso ng mataas na katumpakan, naka-customize na disenyo at matalinong pagsasama ay ang pangunahing pagiging mapagkumpitensya ng CPP Hub. Sa hinaharap, sa pagpapabuti ng mga pamantayan ng berdeng barko, ang CPP Hub na may mataas na kahusayan, mababang pagkonsumo at matalinong pag-diagnose ay magiging pangunahing, na nagbibigay ng pangunahing suporta para sa mababang-carbon na pagbabago ng industriya ng pagpapadala.
